產品特點
◆ 球墨鑄鐵凹槽設計散熱快，持續負載時間長，體積小，重量輕，噪音小
◆ 能與各種電機及減速機組合
◆ 垂直水平均可使用，推拉力都能承受,模塊化的組合能滿足客戶多種需求
◆ 絲杠運動S型螺旋升降機可以配置防反轉裝置，保證絲杠在運動過程中不自轉
◆ 螺母運動R型螺旋升降機可以配置萬向調心螺母，以保證在安裝基準面不平，不垂直以及震動的情況下順暢運行。
◆ 安全螺母設計，保證設備安全運行
◆ 可提供雙頭，多頭絲杠和滾珠絲杠
◆ 多臺聯動，絕對同步升降
◆ 附件配置多：限位開關、防反轉裝置、防塵罩、安全螺母、反齒隙裝置、手搖輪、離合器、編碼器、電位計、耳軸安裝板等
◆ 推力范圍：0.5噸-100噸

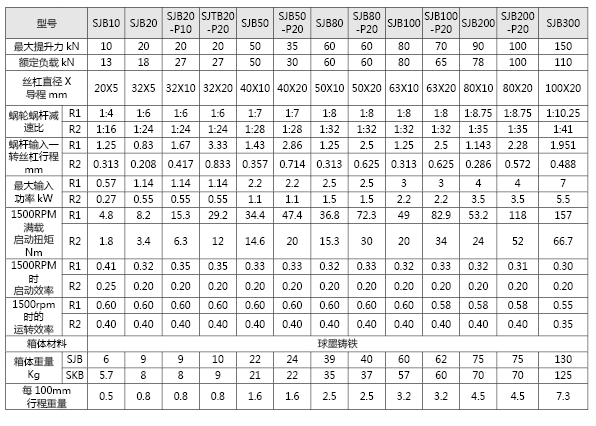

SJB螺旋升降機參數表


選型注意事項
1，單相交流電機，三相交流電機，直流電機 （DC12V,DC24V ）步進電機，伺服電機均可以和螺旋升降機匹配，默認工作環境溫度-20° ～ 40°，環境溫度如需-40°～ 70°或其他非標加工請?zhí)貏e說明。不銹鋼螺旋升降機和鑄鋁箱體螺旋升降機均可制造。

2，持續負載率（工作制）為10分鐘內工作的百分比,SJT/SKT梯形絲杠螺旋升降機的工作制為30%，SJB/SKB滾珠絲杠升降機的工作制為50%，當負載率小于100%時根據實際情況可以提高持續負載時間。

3，實際輸入功率不能大于升降機的最大輸入功率，最大輸入轉速不能超過1800rpm，工作環境溫度影響最大輸入功率，負載率為實際負載和額定負載的百分比，實際輸入扭矩=負載率X滿載扭矩，輸入功率=（滿載扭矩NmX負載率X輸入轉速rpm）/9550，實際最大輸入功率=額定最大輸入功率X 溫度系數（-20°～ 40°溫度系數為1）。

4，梯形絲杠螺旋升降機R2的減速比有自鎖功能，R1的減速比在負載率超過65%時不確定自鎖，在需要自鎖的工況下必須配置制動器。

5，梯形齒絲杠螺旋升降機在300mm行程時的軸向誤差為0.1mm。（滾珠絲杠螺旋升降機在300mm行程時軸向誤差為0.07mm）

6，螺旋升降機在運動過程中是不能直接承受側向力的，在有側向力的工況下可以考慮加導向，導軌，球形鉸接，耳軸安裝方式，調心螺母等抵消側向力。

7，螺旋升降機非標設計請聯系我公司
