電動缸原理

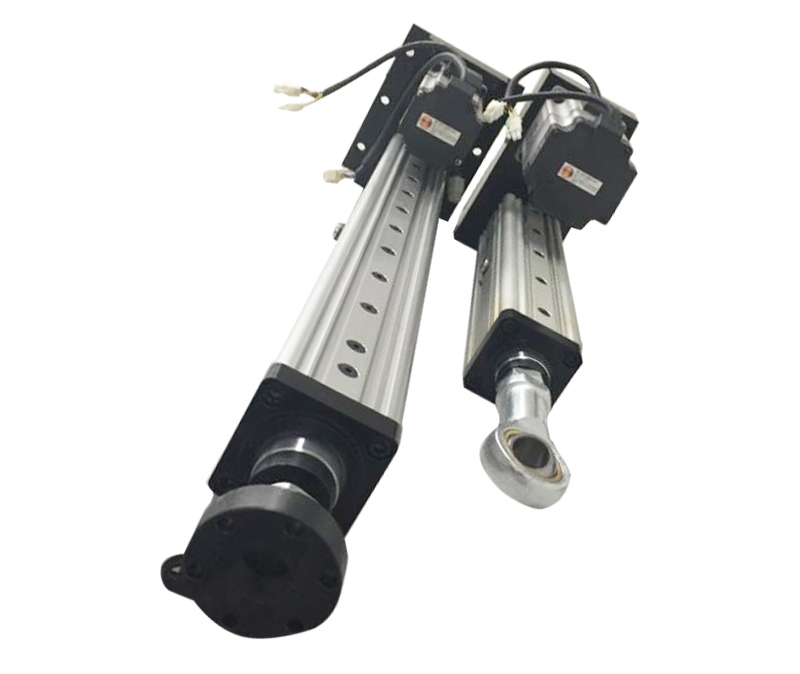

伺服電動缸是伺服電機和絲杠螺母一體化設計的模塊化產品，將伺服電機的旋轉運動通過絲杠螺母傳動副 轉換成直線運動，同時將伺服電機的轉速控制、轉數控制、扭矩控制轉變成速度、位置、推力控制，是實現高精度直線運動控制的全新革命性產品。廣泛應用在航天 航空實驗測試、多自由度模擬仿真、多自由度直線精密加工、機器人、汽車制造設備、鋼鐵連鑄、石油化工、物料搬用、注塑機、模具控制、精密機床、制藥機械、 食品工業等領域。

直線式電動缸
直線式伺服電動缸采用模塊化設計方法，集成了伺服電機、伺 服 控制器、高精度滾珠絲桿，使電動缸具有結構緊湊、慣量小、響應快、剛性高、低噪音和長壽命的特點。伺服電機與電動缸的傳動絲桿直接連接，使伺服電機的編碼 器直接反饋電動缸移動活塞桿的位移量，減少了中間環節的慣量的間隙，提高了控制性、控制伺服缸的精度。伺服電機與電動缸體整體相連、安裝容易、設定簡單、 使用方便。

折反式電動缸
折反式電動缸的電機與缸體平行安裝，電機通過高強度同步帶帶動絲杠傳動。折反式電動缸由于整體長度短，適用于安裝位置比較小的場合。伺服電機與電動缸配合靈活、安裝容易、設定簡單、使用方便。

直角式式電動缸
直角式電動缸的電機通過轉角式減速機或蝸輪蝸桿減速機機構與傳動絲杠相連接，除具有直線式和折反式電動缸的優點外，其總長度較短，在安裝控件小的場合比較適合，可以實現大減速比小驅動功率，大推力。
